當(dāng)前位置：河南怡科瑞新材料有限公司 > 行業(yè)資訊 > 正文
來(lái)源：怡科瑞水處理 作者：Admin 日期:2025-12-04 瀏覽:
粉煤灰性狀有哪些呢？今天我們就一起來(lái)了解一下。

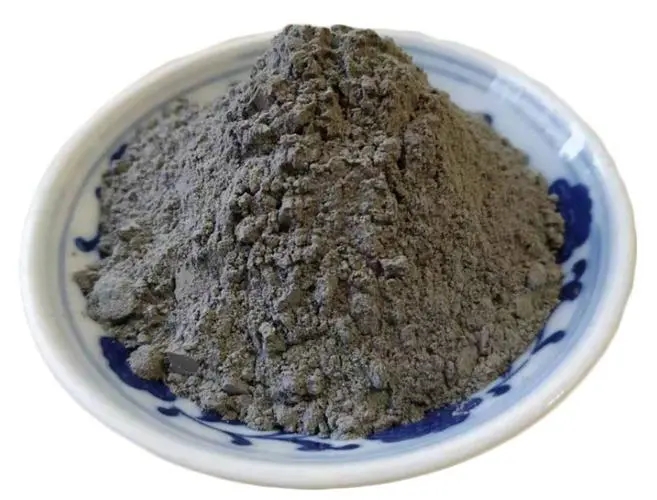

1、表觀色澤
由于成分和組分不同，粉煤灰表觀色澤變化很大。低鈣粉煤灰隨著碳分含量從低到高，從乳白色變至灰黑色。在一般情況下，粗略地可從色澤的變化觀察粉煤灰性質(zhì)的變化。高鈣粉煤灰一般呈淺黃色，可反映氧化鈣含量。目前，新的研究認(rèn)為，粉煤灰色澤不可以反映其結(jié)構(gòu)。
2．粒徑和細(xì)度
所收集的統(tǒng)灰粒徑變化為0.5～300μm，這一范圍與水泥接近，但其中大部分的顆粒要比水泥細(xì)得多。國(guó)內(nèi)沿用標(biāo)準(zhǔn)篩測(cè)定，現(xiàn)在的我國(guó)粉煤灰新標(biāo)準(zhǔn)把用于水泥和混凝土的粉煤灰的試驗(yàn)方法和篩余量指標(biāo)從用80μm標(biāo)準(zhǔn)篩人工篩分法改為用氣流篩測(cè)定45μm的篩余量。如JGJ28－1986規(guī)定，以80μm標(biāo)準(zhǔn)篩測(cè)定細(xì)度，其篩余量：I級(jí)灰不大于5%，II級(jí)灰不大于8%，III級(jí)不大于25%。因?yàn)?5μm以下粉煤灰顆料對(duì)混凝土性質(zhì)的貢獻(xiàn)較大，GB1596－2005粉煤灰新標(biāo)準(zhǔn)中，采用45μm篩余量（%）為細(xì)度指標(biāo)，規(guī)定I級(jí)灰不大于12%，II級(jí)灰不大于20%，III級(jí)灰不大于45%。細(xì)度是粉煤灰重要的參量，有的專家認(rèn)為可以用來(lái)作為評(píng)估用于混凝土中粉煤灰質(zhì)量的基本參量。至于代替細(xì)集料或用以改善工作性的粉煤灰細(xì)度則不受上述規(guī)定的限制。
3．比表面積
因?yàn)榉勖夯抑忻軐?shí)顆粒和內(nèi)部表面積很大的多孔顆�；煸谝黄穑帽缺砻娣e方法不易準(zhǔn)確測(cè)定顆粒的粗細(xì)。沿用測(cè)定水泥比表面積法測(cè)定粉煤灰比表面積的變化范圍一般為1500～5000cm2/g，仍可用作反映粉煤灰組合顆粒內(nèi)外表面積的綜合情況。
4．顆粒級(jí)配
顆粒級(jí)配大致可分三種形式：
細(xì)灰。顆粒級(jí)配細(xì)于水泥，主要用于鋼筋混凝土中取代水泥或水泥混合材料。
粗灰。包括統(tǒng)灰和分選后的粗灰，顆粒級(jí)配粗于水泥，主要用于素混凝土和砂漿中取代集料。
混灰。與爐底灰混合的粉煤灰，用作取代集料或用作水泥混合材料（尚須與熟料共同磨細(xì)或分別麿細(xì)），或者作填筑用粉煤灰。
5．密度
普通粉煤灰密度為1.8~2.3g/cm2，約等于硅酸鹽水泥的2/3。粉煤灰堆積密度的變化范圍為0.6~0.9g/cm3，振實(shí)后的堆積密度為1.0~1.3 g/cm3。高鈣粉煤灰密度略大。
我國(guó)用于混凝土的粉煤灰特征化研究完全證實(shí)，密度是粉煤灰技術(shù)特征中一個(gè)很重要的參量，它可用于混凝土用粉煤灰的質(zhì)量評(píng)定和質(zhì)量控制，特別是能用于粉煤灰質(zhì)量均勻性評(píng)定和控制。
6．需水量比
粉煤灰需水量比是按規(guī)定的水泥標(biāo)準(zhǔn)砂漿流動(dòng)性試驗(yàn)方法，以30%的粉煤灰取代硅酸鹽水泥時(shí)所需的水量與硅酸鹽水泥標(biāo)準(zhǔn)砂砂漿需水量之比。這個(gè)性質(zhì)指標(biāo)能在一定程度上反映粉煤灰物理性質(zhì)的優(yōu)劣，而且可以用來(lái)估計(jì)粉煤灰對(duì)混凝土的一些重要性質(zhì)的影響。不好的粉煤灰的需水量比高達(dá)120%以上，好的粉煤灰則可能在90%以下。GBJ146－1990、GB1596－2005和JGJ28－1986都規(guī)定I級(jí)粉煤灰需水量比不大于95%，II級(jí)灰不大于105%，III級(jí)灰不大于115%。
7．火山灰活性
現(xiàn)在世界各國(guó)的混凝土用粉煤灰標(biāo)準(zhǔn)中，粉煤灰火山灰活性的評(píng)定大都采用“抗壓強(qiáng)度比”一類的試驗(yàn)方法，這類方法都是從傳統(tǒng)的水泥或消石灰砂漿強(qiáng)度試驗(yàn)法改進(jìn)而來(lái)的，也就是根據(jù)所摻粉煤灰對(duì)水泥砂漿或消石灰砂漿強(qiáng)度的貢獻(xiàn)來(lái)評(píng)定粉煤灰活性的高低。這類方法既不復(fù)雜，而且有yi定可靠性，但是其試驗(yàn)結(jié)果卻不能直接用來(lái)指導(dǎo)粉煤灰混凝土的配合比，也不能用來(lái)確定粉煤灰對(duì)混凝土強(qiáng)度的貢獻(xiàn)。
為使粉煤灰在混凝土中充分發(fā)揮火山灰活性，還要作多方面綜合的考慮。GB1596－1991中只對(duì)用于水泥的粉煤灰規(guī)定“抗壓強(qiáng)度比”的要求，而對(duì)用于混凝土的粉煤灰則無(wú)要求。JGJ28－1986和GBJ146－1990也不作火山灰活性的規(guī)定，是鑒于粉煤灰的活性必須通過(guò)混凝土試驗(yàn)才能合理地反映出來(lái)，在混凝土制備階段進(jìn)行適當(dāng)處理。
８．燒失量
粉煤灰中的碳分一向被認(rèn)為是有害物質(zhì)，有此國(guó)家標(biāo)準(zhǔn)主中對(duì)控制碳分含量的燒失量指標(biāo)zui大限值的規(guī)定比較寬容，而新標(biāo)準(zhǔn)的規(guī)定則越來(lái)越嚴(yán)格。GBJ146－1990、GB／T1596－2005和JGJ28－1986都規(guī)定I級(jí)粉煤灰不大于5%，II級(jí)粉煤灰不大于8%，III級(jí)粉煤灰不大于15%。值得注意的是，碳粒顆粒的粒徑大部分在45μm以上，平均密度只有1.5g/cm3左右。如以體積計(jì)算，碳粒的比例要比以質(zhì)量計(jì)算的大得多，因此燒失量越大對(duì)混凝土的影響越不利，特別是要影響需水性和密實(shí)度以及化學(xué)外加劑摻量。
近年來(lái)國(guó)內(nèi)有些專家認(rèn)為，按我國(guó)的標(biāo)準(zhǔn)、規(guī)范和規(guī)程規(guī)定的粉煤灰燒失量限值，用于鋼筋混凝土中的粉煤灰應(yīng)不大于8%（II級(jí)灰），這樣國(guó)內(nèi)有許多地區(qū)的粉煤灰達(dá)不到這個(gè)要求。上海市推廣的磨細(xì)粉煤灰研究表明：磨細(xì)后燒失量雖不降低，但碳粒變成細(xì)屑后，其對(duì)混凝土的不利影響明顯得到改善，在這種情況下，燒失量限值是可以適當(dāng)放寬的。
9．含水率
粉煤灰的含水率影響卸料、貯藏等操作，GB/T1596－2005和JGJ28－1986都規(guī)定不得超過(guò)1%，對(duì)III級(jí)粉煤灰不作規(guī)定。對(duì)高鈣粉煤灰來(lái)說(shuō)，含水還會(huì)明顯影響粉煤灰的活性，并造成固化結(jié)塊。
10．三氧化硫、氧化鎂、有效堿等含量
通常情況下粉煤灰中三氧化硫、氧化鎂、有效堿等被認(rèn)為是對(duì)混凝土有害的物質(zhì)，一般其含量是不大的，故危害的程度也不高。而且硫酸鹽、有效堿等物質(zhì)在yi定的條件下也可能產(chǎn)生一些有利的作用，但是往往為了保證用于混凝土中粉煤灰的質(zhì)量，在各國(guó)的規(guī)范中都對(duì)這類物質(zhì)的含量加以限制。GBJ146－1990、GB/T1596－2005和JGJ28－1986都規(guī)定三氧化硫不大于3%。
掃一掃，關(guān)注我們
