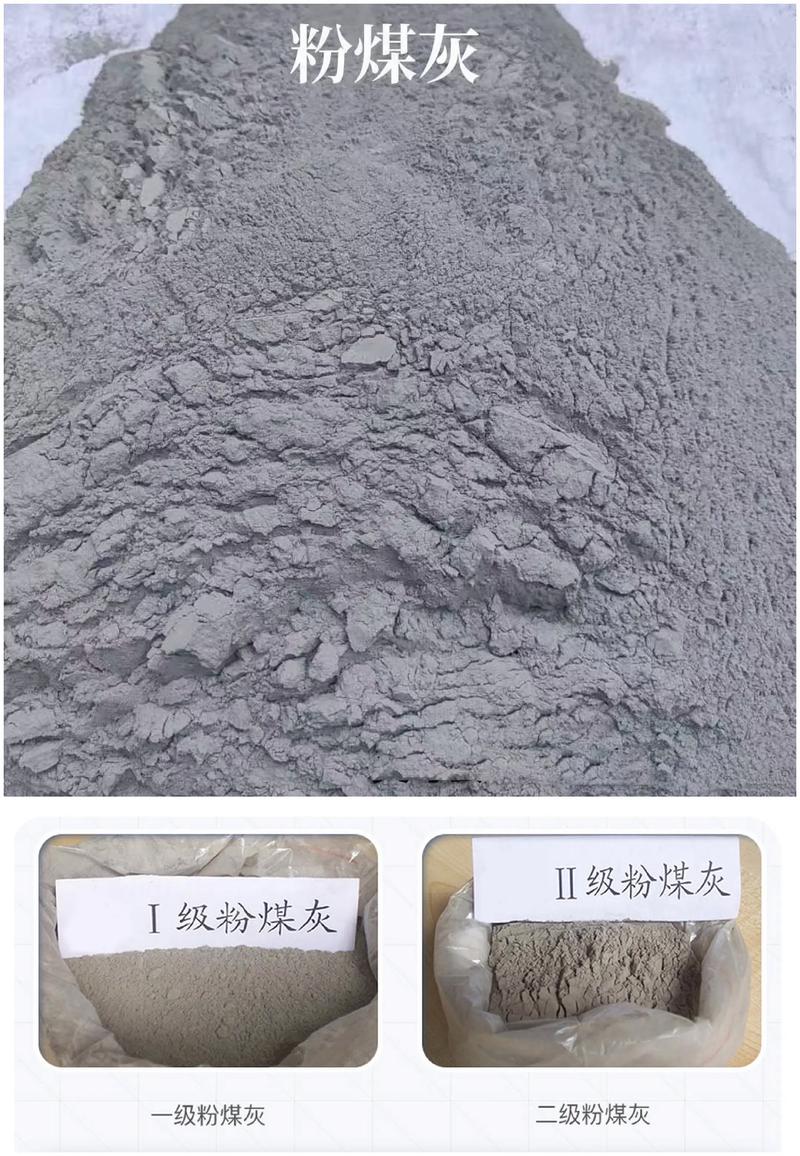

粉煤灰是一種被廣泛使用的礦物摻合料，但目前市場(chǎng)上品質(zhì)優(yōu)良且穩(wěn)定的Ⅰ級(jí)原狀粉煤灰并不多見(jiàn)。不僅如此，II級(jí)粉煤灰也時(shí)常出現(xiàn)這樣那樣的質(zhì)量問(wèn)題，如假粉煤灰、脫硫灰、脫硝灰、浮黑灰等。
（1）假粉煤灰
隨著粉煤灰的廣泛應(yīng)用，及供應(yīng)緊張的影響，價(jià)格一再上漲，常常會(huì)遇到“假粉煤灰”。所謂的“假粉煤灰”有兩種，一種是質(zhì)量造假，以次充好；另一種是成分造假，即：一些供應(yīng)商將石灰石、煤矸石、爐渣等材料粉磨摻入粉煤灰中或直接冒充粉煤灰銷售。這種“假粉煤灰”由于成分復(fù)雜，對(duì)混凝土質(zhì)量的影響很難評(píng)估。對(duì)于“假粉煤灰”的分辨，有時(shí)很難依據(jù)標(biāo)準(zhǔn)進(jìn)行檢測(cè)，有經(jīng)驗(yàn)的混凝土企業(yè)根據(jù)實(shí)踐情況總結(jié)一些方法，如利用顯微鏡看顆粒形狀、顏色，配合燒失量、需水量比以及活性等進(jìn)行判斷。
（2）脫硝灰、脫硫灰
環(huán)保壓力下，電廠采用脫硫、脫硝方法減少?gòu)U氣排放，脫硫、脫硝工藝的殘留物遺留在粉煤灰表面或混雜在粉煤灰中，給粉煤灰的使用帶來(lái)一些問(wèn)題。如混凝土拌合物中含有刺激性氨味，氣泡增多，含氣量增加，體積膨脹，混凝土緩凝等一系列問(wèn)題。對(duì)于脫硫灰、脫硝灰的使用標(biāo)準(zhǔn)規(guī)范缺乏相應(yīng)的指導(dǎo)，使用方法以及對(duì)混凝土耐久性的影響缺少。
脫硫灰中的殘留物多以硫酸鹽和亞硫酸鹽的形式存在，有時(shí)游離氧化鈣含量偏高，加水?dāng)嚢韬�，滴加酚酞試劑呈現(xiàn)紅色。使用時(shí)應(yīng)注意脫硫灰中的硫酸鹽和亞硫酸鹽對(duì)外加劑的影響，同時(shí)觀察混凝土的凝結(jié)時(shí)間是否有緩凝現(xiàn)象。脫硫灰中游離氧化鈣含量超標(biāo)容易引起安定性不良，導(dǎo)致混凝土膨脹、開(kāi)裂，應(yīng)注意安定性檢測(cè)。
脫硝灰中的殘留物注意是銨鹽如NH4HCO3和（NH4）2SO4，這兩種物質(zhì)溶于水，在堿性環(huán)境下產(chǎn)生刺鼻的氣味（NH3），檢測(cè)時(shí)可以利用這一點(diǎn)進(jìn)行檢測(cè)。脫硫灰中銨鹽含量小時(shí)，在混凝土施工過(guò)程中可以釋放完全，對(duì)混凝土影響不大。但銨鹽殘留較大時(shí)，產(chǎn)生的NH3不能完全釋放，混凝土硬化后表面有黃斑和泡眼，且有可能影響后期強(qiáng)度。
（3）浮黑灰
有些電廠在燃煤時(shí)添加助燃油脂以提高燃煤效率，添加的油脂如果燃燒不完全，將會(huì)殘留在粉煤灰中，嚴(yán)重時(shí)粉煤灰顏色發(fā)黑，甚至可以味道異味。使用這種粉煤灰生產(chǎn)混凝土?xí)r，黑色油狀物會(huì)漂浮在拌合物表面，混凝土技術(shù)人員把這種粉煤灰稱為浮黑灰。實(shí)踐中，可以去適量的粉煤灰放進(jìn)水中快速攪拌，看水面上是否浮有黑色油狀物來(lái)判定是否是浮黑灰。如果混凝土公司誤進(jìn)“浮黑灰”，被迫使用時(shí)，應(yīng)盡量防止泌水，減少黑色物質(zhì)上浮。
